新能源渗透率狂飙，传统同步机组陆续退役，电网正在经历一场“基因改造”。构网型储能，是唯一的解药。
01 一场正在发生的“静默危机”
2021年，法国。
持续高温引发山火，跨国输电线路连锁故障。区域电网频率骤降，低频减载系统被触发，大量负荷瞬间切除。工厂停产，居民生活陷入混乱。
这不是孤例。
在全球能源转型的浪潮下，一个残酷的现实正在逼近：我们正在用风电、光伏把电网从一个“钢铁巨人”变成一个“玻璃巨人”。
为什么？
传统电网由火电、水电等同步机组撑起。这些庞然大物有一个无法替代的优势——物理惯量。几十吨的转子在飞速旋转，一旦电网频率波动，这股物理惯性会自动缓冲，给调度留出反应时间。
而风光发电呢？它们通过电力电子设备并网，没有物理惯量。
当越来越多的同步机组退役，被风电、光伏替代，电网的惯量就像沙漏里的沙子，一点点流失。结果是：频率波动从“徐缓悠长”变成“惊弓之鸟” ——瞬间飞掠，调频难度陡增，系统随时面临低频或高频的悬崖风险。
白皮书里有一句话说得非常形象：
一个规模庞大但结构薄弱的电网，如同一个魁梧但骨骼疏松的巨人；一个结构坚强但规模不足的电网，则像一个骨架精悍但肌肉匮乏的武者。
很不幸，我们正在走向前者。
02 电网强弱的“脉搏指标”：短路比（SCR）
怎么衡量一个电网是强是弱？
白皮书给出了一个核心指标：短路比（SCR） ，即系统中短路容量与所接入电源容量的比值。
• SCR > 3：电网如磐石般强劲，惯量充足，电压支撑稳固 • SCR < 2：电网如薄冰般脆弱，轻微波动都可能引发剧烈振荡
当新能源高渗透率接入弱电网区域，SCR往往跌到2以下。这时候，传统的跟网型储能设备就“扛不住”了。
跟网型储能，顾名思义，是“跟随电网”的设备。它通过锁相环（PLL）追踪电网的相位，像一个永远在跟随别人舞步的舞者。电网稳，它稳；电网晃，它第一个摔倒。
在弱电网环境下，跟网型设备的稳定性断崖式下降，甚至可能脱网——这在电网最需要支撑的时候，无异于临阵脱逃。
于是，行业呼唤另一种思路：构网型储能。
03 构网型储能：电网的“智能锚点”与“生命火种”
如果说跟网型储能是一个“电流源”——依赖外部电网提供电压和频率信号，那么构网型储能就是一个“电压源”——自己建立电压和频率基准。
白皮书给出了一个极其生动的比喻：蜘蛛。
构网型储能就是在电网的动荡中维持稳定节奏的“蜘蛛”。如同在恶劣环境中，蜘蛛主动持续拉紧局部蛛网，并稳定输出微弱而恒定的振动信号，让整张网在风雨中依然能保持稳定的组织结构。
这个“蜘蛛”有五个核心能力：
第一，电压源与频率源特性。 构网型储能能直接输出稳定的电压波形，无论外部波动如何，它都通过精密的无功功率控制来稳定局部电网电压。频率则通过有功功率控制来设定并维持。它不需要“等待”外部电网恢复，自己就是标准。
第二，虚拟惯量与阻尼模拟。 同步发电机的转动部件有天然的“惯性”，而构网型储能通过算法模拟出这种惯性。当频率波动时，它能快速自发响应，“拽住”频率，阻碍变化。这相当于给电网注入了“物理记忆与镇定剂”。
第三，强大的过流与短路支撑能力。 在弱电网场景中，短路容量不足是保护装置失灵、系统频繁崩溃的重要原因。构网型储能可在有限时间内输出数倍额定电流，并保持可控性，实现故障穿越和电压支撑。就像蜘蛛瞬间拉紧丝线，爆发数倍的拉力，不让整个结构被撕毁。
第四，黑启动能力。 这是最硬核的能力。在电网全停、一片漆黑的情况下，构网型储能可以完全不依赖外部电源，自己建立电压源和频率基准，逐步恢复电网。它是一颗“生命火种”。
第五，功角稳定能力。 构网型储能能自主维持功角稳定，避免系统失步。
04 四大构网技术路线PK：为什么构网型储能胜出？
白皮书对比了四种主流构网技术：
| 小型调相机 | |||
| 构网型SVG | |||
| 构网型SSC | |||
| 构网型储能 | 同时解决频率、电压、功角三大稳定问题 |
结论很清晰：构网型储能是四者中唯一能系统性解决“稳定赤字”的方案。
它不是简单的“储能+变流器”，而是通过PCS控制系统，让储能系统从“电流源”进化为“电压源”，从电网的“跟随者”蜕变为“支撑者”。
05 技术深水区：四大挑战
构网型储能虽好，但技术难度极高。白皮书指出了四大挑战：
挑战一：多模式无缝切换。 并网模式和离网模式的控制目标、参考基准完全不同。切换时若相位、幅值同步精度不足，就会产生冲击电流，导致设备损坏甚至系统失稳。更要命的是，短路比（SCR）可能从100瞬间跌落到1.0，电网阻抗剧烈变化，传统控制架构在此类扰动下极易失步脱网。
挑战二：频率响应的多时间尺度耦合。 虚拟惯量支撑（毫秒级）、一次调频（百毫秒级）、二次调频（秒级）——三个时间尺度的控制目标存在天然冲突。过度惯量响应可能导致一次调频超调；一次调频和二次调频节奏不匹配，又会引发振荡。这是一个既要快、又要稳、还要准的难题。
挑战三：电压支撑与无功管理的动态协调。 故障穿越时要快速注入无功，但可能与稳态调压目标冲突；本地一次调压和区域二次调压（AVC）响应速度不同，容易导致调节滞后或过度。
挑战四：黑启动的技术瓶颈。 从零起升压、多机并联、源荷平衡到并网切换——四个阶段环环相扣。升压曲线控制不当会产生励磁涌流；多机并联时通讯延时会导致相位差异、引发环流；负荷投入的暂态冲击会让已建电压再次跌落；并网切换时同步精度不足会产生巨大冲击电流。
06 天合方案：物理模型驱动的分层解耦
面对上述挑战，天合在白皮书中给出了完整的解决方案。核心思路是四个字：分层解耦。
零感知自适应控制：从“一套参数走天下”到“主动适配”
传统构网控制器的最大问题是：无论电网强弱，都用同一套控制参数。在强网下稳定，到了弱网下就可能振荡甚至脱网。
天合PCS摒弃了传统锁相环（PLL），采用功率同步控制架构，底层控制逻辑统一，从根本上消除了模式切换带来的基准突变问题。
更关键的是虚拟阻抗实时重构算法——PCS实时感知PCC点（并网点）的阻抗特性，动态调整输出阻抗。当SCR从50瞬间跌到1，算法在10ms内识别突变，毫秒级切换参数，全过程电压波形无发散振荡，有功功率在1秒内恢复额定值。
实测数据：当电网发生 +60°的剧烈相角跳变时，PCS能瞬时输出有功电流进行相位补偿，50ms内重新锁定同步。
多尺度频率响应：三个方程的自然分层
天合的频率响应方案在物理机理上实现了天然分层：
• 摇摆方程（毫秒级）：主导虚拟惯量支撑，通过RoCoF观测器动态调整惯量系数，响应时间缩短至100ms级 • 下垂方程（百毫秒级）：主导一次调频，复现“负载越重、转速越慢”的物理外特性，多机间无需通信即可按容量比例分担负荷 • 积分方程（秒级）：主导二次调频（AGC），通过积分累积效应消除残余偏差
三个层级参数独立优化，通过RoCoF实时反馈实现惯量的动态退出与阻尼的平滑介入，从根本上规避了多时间尺度的耦合冲突。
全范围电压重构：从故障穿越到稳态调节的无缝协同
电压支撑同样采用分层架构：
• 毫秒级故障穿越：电压骤降时，PCS毫秒级切换为动态电流注入模式，输出高达额定值数倍的无功电流，强力抬升PCC点电压 • 百毫秒级一次调压：采用Q-U下垂控制，多机自动均分无功需求，杜绝环流 • 秒级二次调压（AVC） ：EMS基于全站无功优化算法，积分消除稳态偏差，为下一次波动预留裕度
全过程黑启动：EMS+PCS一体化协同
天合依托“EMS+PCS一体化”的深度耦合，构建了“同步预判、协同动作”的黑启动技术体系。
• EMS作为全局指挥中枢：基于高速组播通信，PCS同步指令接收时延 <1ms • PCS作为本地执行核心：摒弃直接合闸，采用励磁涌流抑制算法；基于高精度授时协议（PTP），全站PCS实现微秒级时钟同步 • 一次成功、零冲击：从零压建压到并网切换，全过程高精度控制
07 端到端验证：20MVA实证测试中心
构网型储能不是纸上谈兵。天合建立了系统研究院，下设构网仿真中心与20MVA实证测试中心。
20MVA对拖验证平台覆盖22kV(±10%)、35kV双电压等级，核心容量达20MVA，可完成Block级构网/黑启动测试、系统联调、大容量中压一体机全场景测试。
四大研发实验室涵盖业内首个自建35kV中压电站、478m³超大型环境测试舱（-50°C至+90°C）、AC侧系统联调试验场及1:1半实物仿真EMS验证实验室。
一句话：从电芯到系统、从软件到硬件，全栈闭环验证。
08 实战案例：澳洲与智利
澳洲PGT项目（250MW/500MWh） ：南澳州规模最大的独立储能项目，采用全构网模型。天合本地化团队主导R1模型构建与验证，顺利通过AEMO（澳大利亚能源市场运营商）技术合规性审核，产品通过AS3000/AS5139认证。
智利Atlas项目（250MW/1000MWh） ：拉美最大光储构网型储能项目。智利电网（SEN）是超长距离弱惯量电网，可再生占比高、弱网区域多，对频率支撑、虚拟惯量和短路容量补偿需求极为迫切。天合携手Atlas Renewable Energy，采用构网型控制策略，使系统具备黑启动、虚拟惯量支撑、阻尼振荡抑制、RoCoF主动响应等能力。
09 写在最后：从“可选”到“标配”
白皮书最后有一句话值得反复咀嚼：
构网型技术正从“可选附件”走向“标准配置”。随着新能源渗透率的持续攀升，构网能力将成为高比例可再生能源系统的刚性需求。
这不是技术人员的自嗨，而是电网演进的必然。
我们正在经历一场深刻的“系统基因改造”——稳定基石（同步电源）被大量替换为高效但依赖性强的新组件（电力电子电源）。这不是简单的“零件替换”，而是一场系统性变革。
原本内化于电源物理特性的、“免费”的稳定服务（惯性、电压支撑、短路能力）正在消失，形成巨大的 “稳定赤字” 。
弥补这一赤字，无法通过让新能源“变回”同步机实现，而必须依靠新的技术——构网技术。
天合通过这份白皮书，系统性地呈现了从电芯到系统、从算法到验证的完整构网能力图谱。这不仅是技术方案，更是一种产业宣言：
储能，正在从电网的“跟班”成长为“台柱子”。
而这，可能才是新型电力系统最坚实的那道防线。
☟☟☟
☞人工智能产业链联盟筹备组征集公告☜
☝
篇幅有限，部分展示 加入会员，任意下载 资料下载方式
Download method of report materials
关注公众号后回复：XT260804 即可领取完整版资料
荐： 【中国风动漫】《姜子牙》刷屏背后，藏着中国动画100年内幕！ 【中国风动漫】除了《哪吒》，这些良心国产动画也应该被更多人知道！
【中国风动漫】《雾山五行》大火，却很少人知道它的前身《岁城璃心》一个拿着十米大刀的男主夭折！
如需获取更多报告

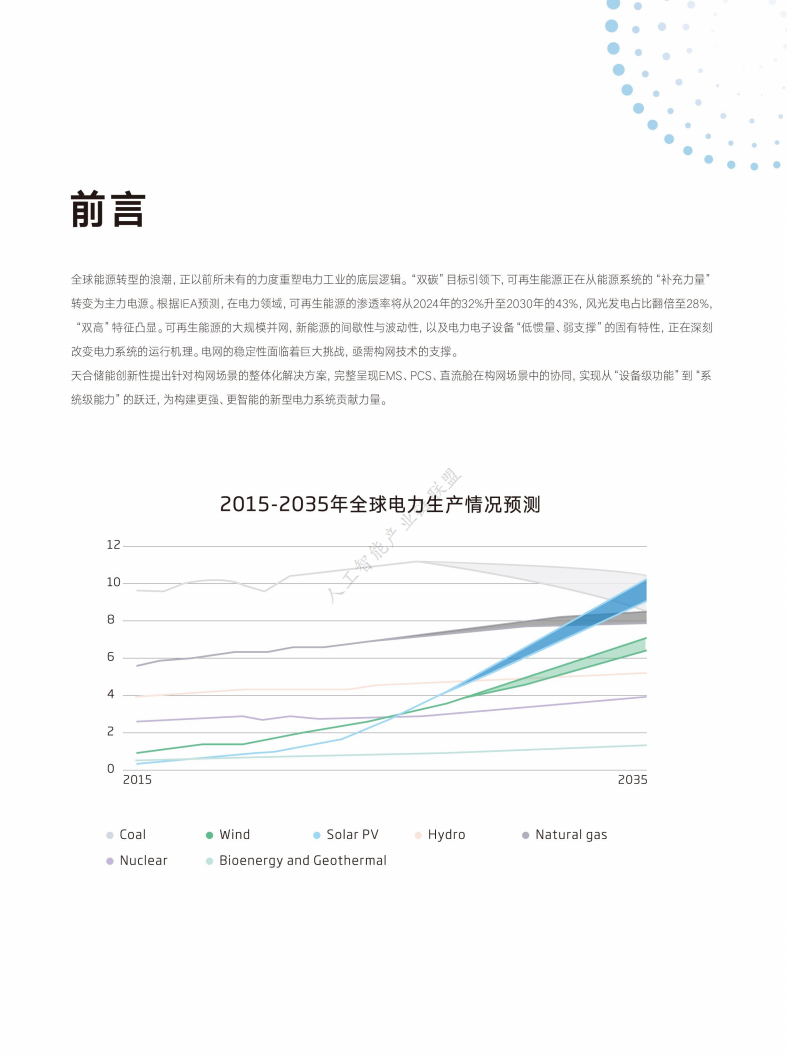

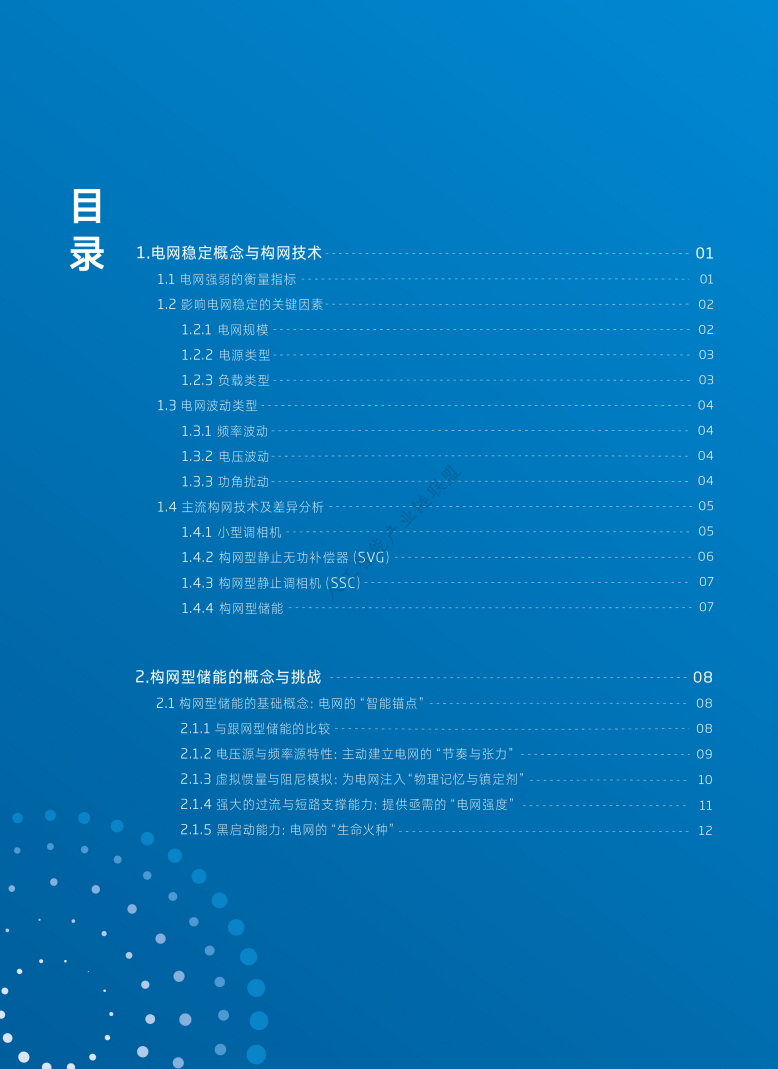

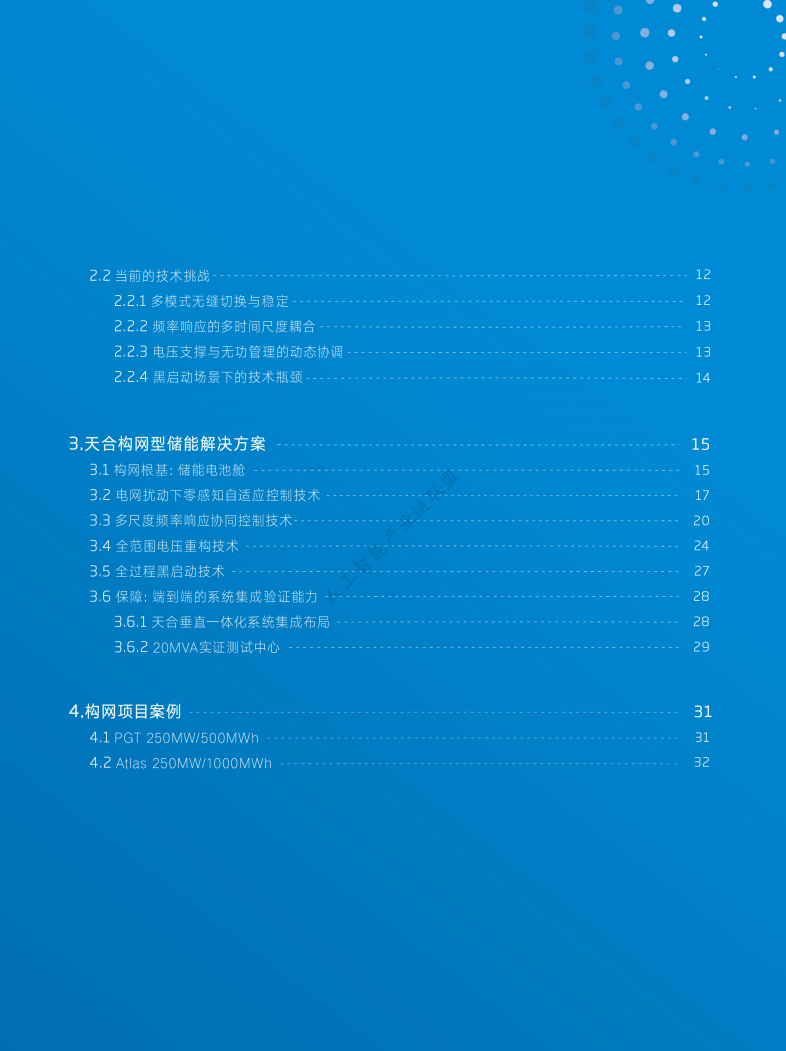

报告部分截图
