SGLang Custom AllReduce v1 线程模型和工作原理细节

上一篇《SGLang Custom AllReduce v1 与 v2 实现原理详解》把两代实现的结构过了一遍，其中 0x4（Signal 与 barrier）和 0x5（v1 的实现）只写到概念这一层：一组计数器负责跨 rank 同步，算法分为 1stage 和 2stage。至于 kernel 起多少线程、占多少个 SM、每个线程搬哪几个字节、flag 写进哪个槽位，以及 fence 和出口 barrier 为什么这样设计，上一篇没有展开。本文只分析 v1，并把这些问题落到源码上。v2 留到下一篇。

本文引用的代码来自 sgl-kernel/csrc/allreduce/custom_all_reduce.cuh（kernel 与 C++ CustomAllreduce 类）、sgl-kernel/csrc/allreduce/custom_all_reduce.cu（torch binding）、python/sglang/srt/distributed/device_communicators/custom_all_reduce.py（Python 侧）。实现从 vLLM v0.8.2 移植，文中忽略 USE_MUSA 与 HIP 分支。v1 的启用条件（SGLANG_OPT_USE_CUSTOM_ALL_REDUCE_V2=0）、在 all_reduce 分发链上的位置、IPC 交换和 CUDA graph 注册的流程见上一篇的 0x2/0x3/0x5，这里不重复。

TL;DR

• v1 的一次 all-reduce 就是一个 kernel，grid 很小。 threads 固定 512，blocks = min(36, packed 元素数 / 512 向上取整)。bs=1、hidden 8192 的 16 KB 消息只起 2 个 block，也就是说整台 GPU 只有 2 个 SM 在做这次 all-reduce；8 MB 上限消息也只用 36 个 SM（H100 共 132 个）。
• 数据以 16 字节为单位处理。 每个线程一次 ld.128 搬 16 B（bf16 下是 8 个元素），upcast 到 fp32 累加后一次 st.128 写出，grid-stride 循环覆盖整段消息。
• 跨 rank 同步是纯自旋 barrier，每 block 只有前 world_size 个线程参与。 lane p 把轮次号写进 rank p 的槽位、自旋等 rank p 的 lane r 写自己的槽位。写 flag 是一笔 4 B 的 NVLink store，自旋轮询只打本地显存。
• peer_counter 有两组，按轮次号奇偶交替。 快 rank 可以领先慢 rank 一个 barrier，单槽位会被下一轮的 flag 覆盖导致死锁；barrier 的语义又保证领先不会超过一层，所以两组正好够。
• 内存序的取舍只看一件事：数据写和 flag 写是否在同一个 kernel 里。 1stage 的数据由 kernel 之前的 copy 或上游 kernel 写入，kernel 完成即系统级可见，flag 用 volatile 就够；2stage 的中转缓冲是本 kernel 刚写的，中间 barrier 必须用 st.release.sys / ld.acquire.sys 排序。
• 1stage 有出口 barrier、2stage 没有，保护对象不同。 1stage 的输入缓冲会被 kernel 之外的下一轮 copy 覆盖，必须等所有 peer 读完才能退出；2stage 对中转缓冲的写发生在入口 barrier 之后，天然由下一轮的入口 barrier 挡住。

一次调用给 kernel 什么：参数与 grid

先看 host 侧的入口。CustomAllreduce::allreduce<T> 把元素数换算成 16 B packed 元素数，再由此定 grid：

// 来源：sglang/sgl-kernel/csrc/allreduce/custom_all_reduce.cuh（allreduce<T> 节选）
auto d = packed_t<T>::P::size;      // bf16/half: 8，float: 4
if (size % d != 0) throw ...;       // 消息字节数必须是 16 的倍数
size /= d;                          // 换算成 packed 元素数
auto bytes = size * sizeof(typename packed_t<T>::P);
int blocks = std::min(block_limit, (size + threads - 1) / threads);
// threads = kDefaultThreads = 512，block_limit = kDefaultBlockLimit = 36
// Python 侧从不传自定义值，所以 512/36 就是线上配置

#define KL(ngpus, name) name<T, ngpus><<<blocks, threads, 0, stream>>>( \
    ptrs, sg_, self_sg_, output, rank_, size);

几个常用消息尺寸代进去：

kernel 签名如下，后面的线程和同步分析都依赖这些参数：

// 来源：sglang/sgl-kernel/csrc/allreduce/custom_all_reduce.cuh
template <typename T, int ngpus>
__global__ void __launch_bounds__(512, 1) cross_device_reduce_1stage(
    RankData* _dp,        // 8 个输入指针（按指针传，为 graph 延迟绑定留的间接层）
    RankSignals sg,       // 8 个 Signal*（按值传，64 B 进 kernel 参数区）
    Signal* self_sg,      // 本 rank 自己的 Signal
    T* __restrict__ result,
    int rank, int size);

struct __align__(16) RankData  { const void* __restrict__ ptrs[8]; };
struct __align__(16) RankSignals { Signal* signals[8]; };

RankSignals 和 RankData* 一个按值一个按指针，不是随手写的。RankSignals 里的 8 个 Signal 指针在初始化时就完成了 IPC 交换，之后永不变化，直接放进 kernel 参数区最省事。RankData 却必须多绕一层指针：CUDA graph capture 时 peer 的输入地址还没交换到（capture 期间不能做跨 rank 的 host 同步），v1 的做法是先把 _dp 指向 rank_data 表的一个空位录进图里，capture 结束后再把真实的 8 个 peer 指针回填到那个位置。kernel 里第一件事就是解这层间接：

auto dp = *_dp;   // 把 64 B 的指针表从显存加载进寄存器，graph replay 时读到的是回填后的真实地址

eager 模式不走占位路径：Python 侧先把输入 cudaMemcpyAsync 进初始化时注册好的 buffer_ptrs，kernel 拿到的 _dp 是那次注册的固定条目，代价是多一次进场拷贝。

后面的分析依赖一个契约：all-reduce 是集合通信，所有 rank 以相同的 size 调用，因此所有 rank 的 grid 配置完全一致。rank 0 起 2 个 block 时，其它 rank 也一定是 2 个 block。

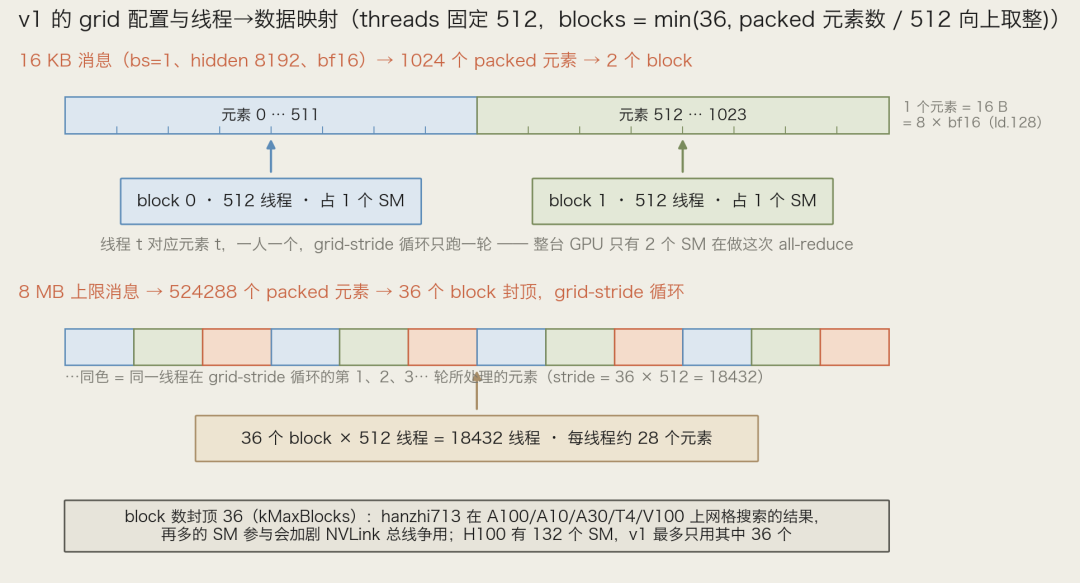

线程模型：16 字节一个单位

kernel 内部不按标量元素分工，而是按 16 B 的 packed 单位：

// 来源：sglang/sgl-kernel/csrc/allreduce/custom_all_reduce.cuh
template <typename T, int sz>
struct __align__(alignof(T) * sz) array_t { T data[sz]; ... };

template <typename T>
struct packed_t {
  using P = array_t<T, 16 / sizeof(T)>;   // 载荷类型：bf16 下是 8 个元素，16 B
  using A = array_t<float, 16 / sizeof(T)>; // 累加类型：8 个 fp32
};

对齐到 16 B 的数组类型让编译器把一次读写生成 ld.global.128 / st.global.128，这是 GPU 单线程一条指令能搬的最大宽度，也是入场校验要求消息字节数是 16 的倍数、v2 进一步要求指针 16 B 对齐的原因。数据遍历是标准的 grid-stride 循环，线程 t 处理第 t、t+stride、t+2·stride… 个 packed 元素，stride = blocks × 512。

上半部分对应 decode bs=1：这次 all-reduce 只有 1024 个线程，占用 2 个 SM。此时访存和计算都不构成瓶颈，时间主要花在同步上，后面几节会具体分析。下半部分是 8 MB 消息的情况：36 个 block 是硬上限（kMaxBlocks），更大的消息只会让每个线程多循环几轮，不会增加参与的 SM。36 的来历放在倒数第二节讲。

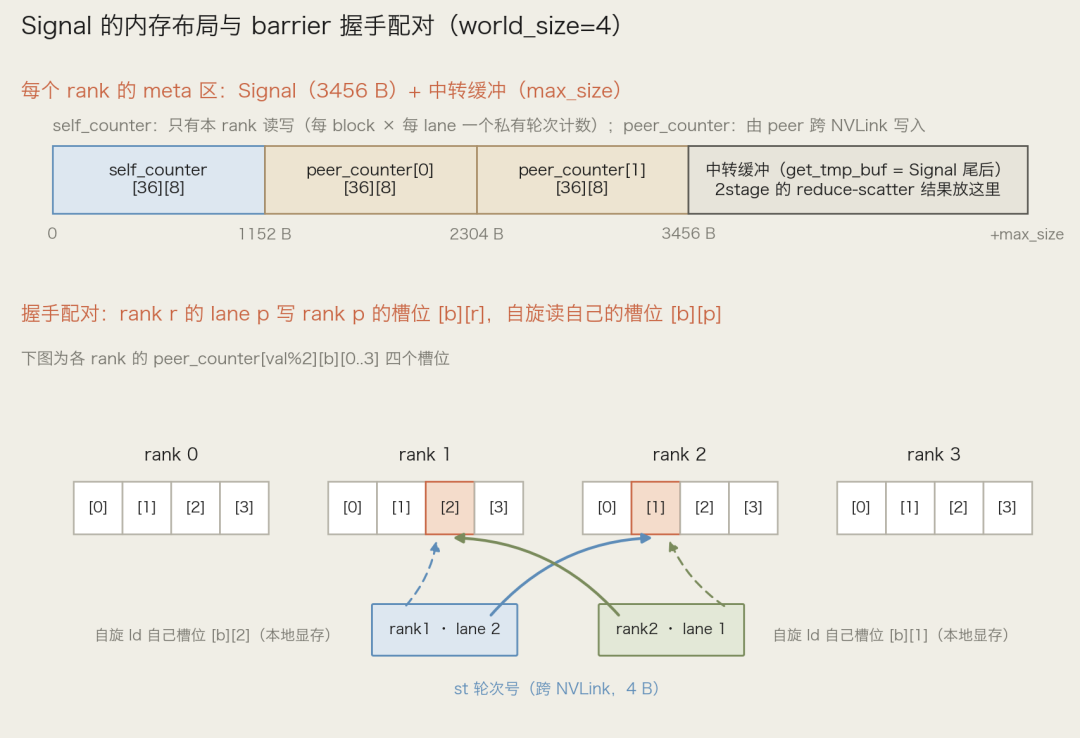

Signal：每个字节归谁写、归谁读

跨 rank 同步的全部状态都在 Signal 结构里，每个 rank 在初始化时分配一份并把地址 IPC 交换给所有 peer：

// 来源：sglang/sgl-kernel/csrc/allreduce/custom_all_reduce.cuh
using FlagType = uint32_t;
struct Signal {
  alignas(128) FlagType self_counter[kMaxBlocks][8];      // 36×8×4B = 1152 B
  alignas(128) FlagType peer_counter[2][kMaxBlocks][8];   // 2×36×8×4B = 2304 B
};
// sizeof(Signal) = 3456 B，torch binding 里的 meta_size() 返回的就是它

两个数组的第二维都是 8。kMaxBlocks 个 block × 最多 8 个 rank，每个 (block, lane) 组合一个 4 B 槽位。这也解释了 36 为什么是硬上限而不只是调优值：同步槽位就分配了这么多。

meta_ptrs 那块 IPC 内存的布局是 Signal 打头、中转缓冲随后，get_tmp_buf() 直接取 Signal 尾后地址：

template <typename P>
DINLINE P* get_tmp_buf(Signal* sg) { return (P*)(((Signal*)sg) + 1); }

两个计数器数组的读写所有权不同：

• self_counter[b][t]：只有本 rank 读写。它是 (block b, lane t) 这一组握手的私有轮次计数。语义上整个 rank 一个计数器就够（所有 barrier 都让它加一），做成每 block × 每 lane 一份是为了让自增留在寄存器和本地 L2 里，不用经过 shared memory 广播——注释原话是 "we use multiple per block to eliminate the need to share the counter via smem"。
• peer_counter[phase][b][p]：由 rank p 跨 NVLink 写入，本 rank 自旋读取。写它的具体是 rank p 上 block b 的 lane r（r 是本 rank 的编号）。

握手配对是对称的：rank r 的 lane p，和 rank p 的 lane r，互为对方的写者。每个 block 内 world_size 个 lane 各管一条边，ws=8 时 8 个线程把本 rank 与全部 8 个 rank（含自己）的握手做完。

flag 是推到 peer 的，等待则是在本地自旋。把一次 barrier 的写流量算个账：每个 block 里 ws 个 lane 各发一笔 4 B 的轮次号 store，而 barrier 是每个 block 独立做一遍的，所以一个 rank 一次 barrier 总共发 ws × blocks 笔。代入 16 KB 消息的例子：2 个 block、ws=8，就是 8 × 2 = 16 笔、合计 64 B。其中每个 block 有一笔是 lane r 写自己的 Signal、走本地，真正跨 NVLink 的只有 14 笔。1stage 一次调用有入口、出口两个 barrier，flag 流量也就百来字节，和 16 KB 的数据搬运相比是零头。自旋轮询读的全是自己显存里的槽位，不占 NVLink。慢 rank 忙等再久也不会刷出跨设备流量，barrier 的成本几乎全部是等待时间本身。

multi_gpu_barrier 逐行

barrier 本体不长，所有点都在这十几行里：

// 来源：sglang/sgl-kernel/csrc/allreduce/custom_all_reduce.cuh
template <int ngpus, bool is_start, bool need_fence = false>
DINLINE void multi_gpu_barrier(const RankSignals& sg, Signal* self_sg, int rank) {
  if constexpr (!is_start) __syncthreads();          // 出口/中间 barrier：先等全 block 干完活
  static_assert(!(is_start && need_fence));          // 入口 barrier 不可能需要 fence
  if (threadIdx.x < ngpus) {                         // 每 block 只有前 ws 个 lane 参与
    auto val = self_sg->self_counter[blockIdx.x][threadIdx.x] += 1;   // 轮次号自增
    auto peer_counter_ptr =                          // 我要写的：rank tx 的槽位 [相位][b][我]
        &sg.signals[threadIdx.x]->peer_counter[val % 2][blockIdx.x][rank];
    auto self_counter_ptr =                          // 我要等的：自己的槽位 [相位][b][tx]
        &self_sg->peer_counter[val % 2][blockIdx.x][threadIdx.x];
    if constexpr (need_fence) {
      st_flag_release(peer_counter_ptr, val);        // st.release.sys.global.u32
      while (ld_flag_acquire(self_counter_ptr) != val);  // ld.acquire.sys.global.u32
    } else {
      st_flag_volatile(peer_counter_ptr, val);       // st.volatile.global.u32
      while (ld_flag_volatile(self_counter_ptr) != val); // ld.volatile.global.u32
    }
  }
  if constexpr (is_start || need_fence) __syncthreads();  // 把"全员到齐"传达给整个 block
}

按执行顺序把每一行的机制拆开看。

① if constexpr (!is_start) __syncthreads();——前置同步。 出口和中间 barrier 在握手之前先做一次 block 内同步。__syncthreads() 不只是"等人"，它同时是一个 block 范围的内存栅栏：过了它，本 block 所有线程在它之前的读写都已完成、且互相可见。对出口 barrier，这保证 512 个线程都读完了 peer 数据，握手 lane 才有资格替整个 block 对外宣布"block b 干完了"；对中间 barrier，这保证 stage1 写进中转缓冲的数据都已落定，接下来的 release store 才有东西可护送。

② auto val = self_sg->self_counter[blockIdx.x][threadIdx.x] += 1;——轮次号自增。 这是普通的读改写，不是原子操作，也不需要是：这个计数器只有本 rank 上 (block b, lane t) 这一个线程会碰，无人竞争。每次 barrier 所有握手 lane 各自加一，所以同一 block 里 ws 个计数器永远同步递增，val 的含义就是"这是本 block 经历的第几次 barrier"。它决定两件事：写给 peer 的 flag 值，以及 val % 2 选哪组相位槽位。

③ 两个指针：写谁、等谁。peer_counter_ptr 指向 rank tx 的 Signal——sg.signals[threadIdx.x] 是初始化时 IPC 映射进本进程地址空间的 peer 指针，对它 store，硬件把这笔写经 NVLink 路由到对端显存，在 kernel 代码层面和写本地内存没有任何区别。self_counter_ptr 则指向自己 Signal 里的槽位。这个变量名有点误导：它指的不是 self_counter 数组，而是自己 Signal 里的 peer_counter 槽位——"self"说的是这份 Signal 归自己所有，往里写的人是 rank tx 的 lane r。

④ volatile 这一对：st_flag_volatile(peer_counter_ptr, val) 与 while (ld_flag_volatile(self_counter_ptr) != val);。 volatile 解决的是"这笔访存必须真的发生"。没有它，编译器完全有权把自旋循环里的 load 提出循环——读一次进寄存器，然后对着寄存器空转，永远看不到 peer 后来写入的值；store 侧同理可能被合并或推迟。st.volatile / ld.volatile 强制每次访问都走到内存系统（绕过 L1，落在 L2 这个一致性点上），但不对周围其它内存操作施加任何顺序约束——这既是它比 release/acquire 便宜的原因，也是它只能用在"flag 本身就是全部载荷"场景的原因。自旋条件写 != val 而不是 >= val 也有讲究：轮次号是会回绕的 uint32，大小比较在回绕点出错，相等比较配合双相位则永远正确（同一槽位里的残留旧值只能是 val−2，不可能撞上 val）。

⑤ release/acquire 这一对：st_flag_release(peer_counter_ptr, val) 与 while (ld_flag_acquire(self_counter_ptr) != val);。st.release.sys.global.u32 在写 flag 之外附带一个单向承诺：本线程在这条指令之前的所有内存写，对任何 acquire 到这个 flag 的观察者，都先于 flag 可见。ld.acquire.sys 是对称的另一半：它之后的读写不会被调度提前到它前面。两者配对就在两张 GPU 之间建立了一条 happens-before 边——peer 读到 val，就一定能读到 val 之前写好的中转数据。.sys scope 是关键：.gpu scope 的排序只覆盖本卡内部，观察者在另一张 GPU 上就必须用系统范围。①的前置 __syncthreads() 在这里再次出场：中转数据是全 block 512 个线程写的，而 release 只护送"本线程之前"的写，得靠 block 栅栏先把全 block 的写归拢到握手 lane 的"之前"，release 才护得全。sm70 之前没有这组带内存序的指令，代码里的老路径用 membar.sys + st.volatile 手工拼出同样的语义。

⑥ if constexpr (is_start || need_fence) __syncthreads();——后置同步。 它有两个身份。执行上：lane ws..511 不参与握手，没有这道栅栏它们会径直冲进归约循环、在 peer 数据就绪前开始读——后置同步把整个 block 扣在原地，直到握手 lane 自旋归来。可见性上（need_fence 时）：acquire 只发生在握手 lane 身上，__syncthreads() 作为 block 级栅栏把 acquire 拿到的可见性转交给全 block，之后任何线程去读中转缓冲都是安全的。出口 barrier（<false, false>）两个条件都不满足，这道栅栏省略——握手完 kernel 就退出，没有下文需要保护。

两个模板布尔组合出 v1 实际用到的三种形态，对照上面的逐行归纳成一张表：

对应关系是：入口 barrier 刚进 kernel，没有需要先完成的工作，省前置；出口 barrier 之后 kernel 直接退出，省后置；中间 barrier 前有 stage1 的写、后有 stage2 的读，两头都不能省。

barrier 是 per-block 的。rank r 的 block b 只和所有 rank 的 block b 互等。block 0 已经过了 barrier 时，block 5 可能还没到，不同 block 之间没有任何同步关系。

这套逐 block 的握手要成立，前提是"所有 rank 的 grid 一致"，原因有两层。第一层是能不能等到人：block b 的握手 lane 自旋等的是"每个 rank 的 block b"写来的轮次号，假如某个 rank 按自己的消息尺寸只起了 2 个 block，而别的 rank 起了 4 个，那么后者的 block 2、block 3 等的 flag 永远不会有人写，自旋直接挂死。第二层是等对了人没有：barrier 过了只能证明"各 rank 的 block b 都到了这一步"，而每个 block 摸哪些数据是由 grid-stride 映射决定的——grid 一致时 stride 一致，元素 idx 在每个 rank 上都落在同一个 block 编号手里，"和 peer 的同号 block 互等"恰好把自己要读写的那批元素的写者全部等到；grid 不一致则映射错位，同号 block 等到的可能根本不是自己数据的写者。好在这个前提不需要额外机制来保证：all-reduce 是集合调用，所有 rank 传入相同的 size 和 dtype，代进 blocks 公式得到的 grid 自然一模一样。它的另一个推论（同步链只在同号 block 之间闭合）会在 2stage 一节里变成关键约束。

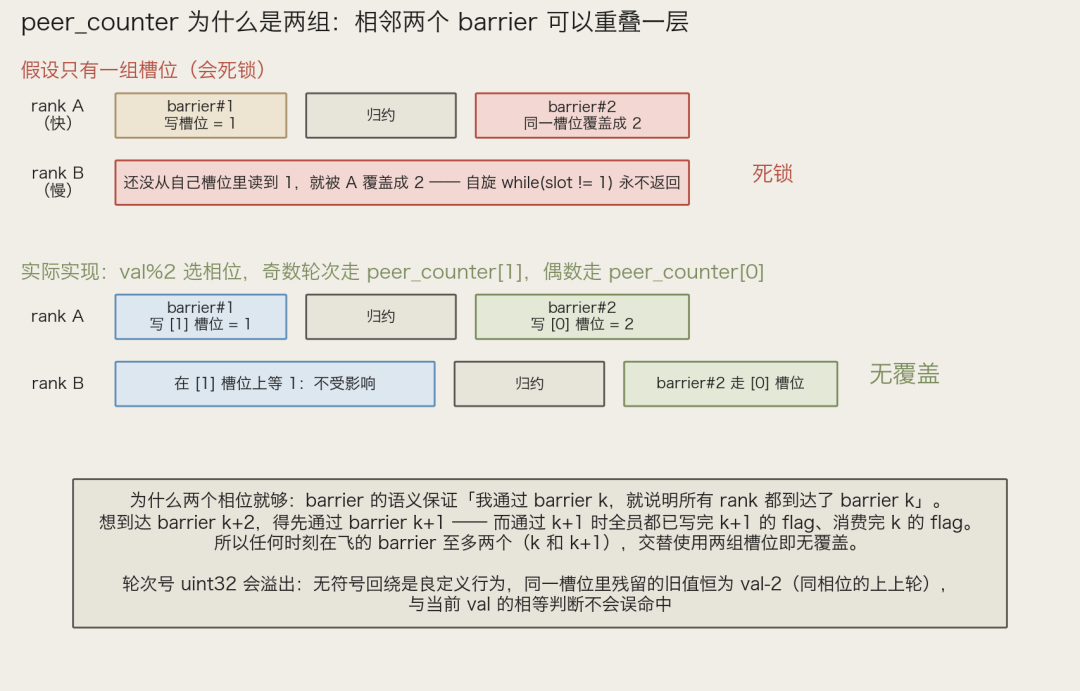

peer_counter 为什么是两组

Signal 里 peer_counter 的第一维是 2，源码注释解释了原因：peer 的 block 可能已经到达第二个同步点、开始写 counter+1，而本 rank 的 block 还在第一个同步点等 counter。展开成具体的执行序列更容易看清：

死锁链条是这样的：barrier 只等 flag、不等消费确认，rank A 写完 flag 进入自旋，只要它等的人都到了它就走人——它不知道自己写给 rank B 的 flag 有没有被 B 读到。A 通过 barrier#1 后做完归约到达 barrier#2，再次向 B 的同一槽位写入 val=2；如果 B 这时还没在 barrier#1 里读到 val=1（它在等第三个 rank，或单纯被调度慢了），槽位里的 1 就没了，B 的 while (slot != 1) 永远等不到。

那为什么两组就封顶了？barrier 有一个不变式：我通过 barrier k，就证明所有 rank 都到达了 barrier k。到达意味着它们已经写完 barrier k 的 flag，也必然消费完了 barrier k-1 的 flag。所以想到达 barrier k+2，先得通过 barrier k+1，而通过 k+1 时全员对 barrier k 的读写都已了结。任何时刻"在飞"的 barrier 至多是相邻的 k 和 k+1 两个，val % 2 交替正好错开。

轮次号是 uint32_t，注释专门说明了溢出无害：无符号回绕是良定义行为，而同一个槽位里可能残留的旧值恒为 val−2（同相位的上上轮），拿 != val 做自旋条件不会误命中。按 decode 每步几百次 all-reduce、每次两个 barrier 算，跑到回绕大约要几天，回绕后一切照旧。

内存序：判据只有一条

barrier 里两套 flag 读写的 PTX 只差一个内存序修饰：

// 来源：sglang/sgl-kernel/csrc/allreduce/custom_all_reduce.cuh（sm70+ 路径）
static DINLINE void st_flag_release(FlagType* flag_addr, FlagType flag) {
  asm volatile("st.release.sys.global.u32 [%1], %0;" ::"r"(flag), "l"(flag_addr));
}
static DINLINE FlagType ld_flag_acquire(FlagType* flag_addr) {
  FlagType flag;
  asm volatile("ld.acquire.sys.global.u32 %0, [%1];" : "=r"(flag) : "l"(flag_addr));
  return flag;
}
static DINLINE void st_flag_volatile(FlagType* flag_addr, FlagType flag) {
  asm volatile("st.volatile.global.u32 [%1], %0;" ::"r"(flag), "l"(flag_addr));
}
static DINLINE FlagType ld_flag_volatile(FlagType* flag_addr) {
  FlagType flag;
  asm volatile("ld.volatile.global.u32 %0, [%1];" : "=r"(flag) : "l"(flag_addr));
  return flag;
}

上一节已经讲过这四个函数：volatile 只保证访存发生，release/acquire 才建立跨设备的先后关系。是否需要付 release/acquire 的开销，只取决于一件事：数据写和 flag 写是否在同一个 kernel 里。

• 不在同一个 kernel（volatile 够用）。 1stage 读的输入数据由 kernel 之前的 cudaMemcpyAsync 或上游 producer kernel 写入。CUDA 保证一个 kernel 或拷贝完成后，它的写入对系统可见（host 同步后能读到正确数据靠的就是这条）；peer 的 AR kernel 在自己的 stream 上排在数据写入之后，所以它开始执行、写出入口 flag 时，它的输入早已在它的 L2/HBM 里就位，NVLink 远端读直接命中。flag 此时只承担"我到了"的计数功能，先后关系不需要它维护。
• 在同一个 kernel（必须 release/acquire）。 2stage 的 stage1 刚把归约结果写进本 rank 的中转缓冲，紧接着就在中间 barrier 里写 flag，peer 过了 barrier 立刻来读。数据写和 flag 写出自同一个 kernel 的执行流，没有 kernel 边界替它们排序，st.volatile 完全可能越过还在写回路上的数据先到达远端。这里 st.release.sys 保证中转数据先行可见，ld.acquire.sys 保证 barrier 之后的读不被提前。

1stage：kernel 全文与时间线

1stage 的 kernel 体非常短，全文如下：

// 来源：sglang/sgl-kernel/csrc/allreduce/custom_all_reduce.cuh
template <typename T, int ngpus>
__global__ void __launch_bounds__(512, 1) cross_device_reduce_1stage(
    RankData* _dp, RankSignals sg, Signal* self_sg, T* __restrict__ result, int rank, int size) {
  using P = typename packed_t<T>::P;
  using A = typename packed_t<T>::A;
  // note: we don't reorder the address so the accumulation order is the same
  // for all ranks, ensuring bitwise identical results
  auto dp = *_dp;
  multi_gpu_barrier<ngpus, true>(sg, self_sg, rank);                    // 入口
  for (int idx = blockIdx.x * blockDim.x + threadIdx.x; idx < size;
       idx += gridDim.x * blockDim.x) {
    ((P*)result)[idx] = packed_reduce<P, ngpus, A>((const P**)&dp.ptrs[0], idx);
  }
  multi_gpu_barrier<ngpus, false>(sg, self_sg, rank);                   // 出口
}

template <typename P, int ngpus, typename A>
DINLINE P packed_reduce(const P* ptrs[], int idx) {
  A tmp = upcast(ptrs[0][idx]);                 // 先取 rank0 的 16 B，升到 fp32
#pragma unroll
  for (int i = 1; i < ngpus; i++) {
    packed_assign_add(tmp, upcast(ptrs[i][idx])); // 固定按 rank 1..ws-1 顺序累加
  }
  return downcast<P>(tmp);                      // 最后一次性降回 bf16 写出
}

每个线程对它负责的每个 packed 元素做的事：向 8 个 rank 的同一偏移各发一笔 ld.128（其中 7 笔走 NVLink 到 peer 显存），upcast 成 8 组 fp32 累加，downcast 后一笔本地 st.128。#pragma unroll 把 8 笔远程读全部展开，它们之间没有数据依赖，可以同时在飞，用 MLP（memory-level parallelism）摊薄单笔远程读的高延迟。fp32 累加避免了 bf16 逐次舍入的误差累积。累加顺序又固定从 rank 0 到 rank 7，所有 rank 的浮点舍入路径完全相同，因此输出位一致。kernel 顶上的注释说的就是这个契约。

流量上，1stage 每 rank 读 ws×N 字节（(ws−1)/ws 是远程）、写 N 字节本地，读放大 ws 倍。16 KB 消息 ws=8 也就 128 KB 读流量，NVLink 毫无压力；这个算法输在大消息，赢在只有两轮同步。

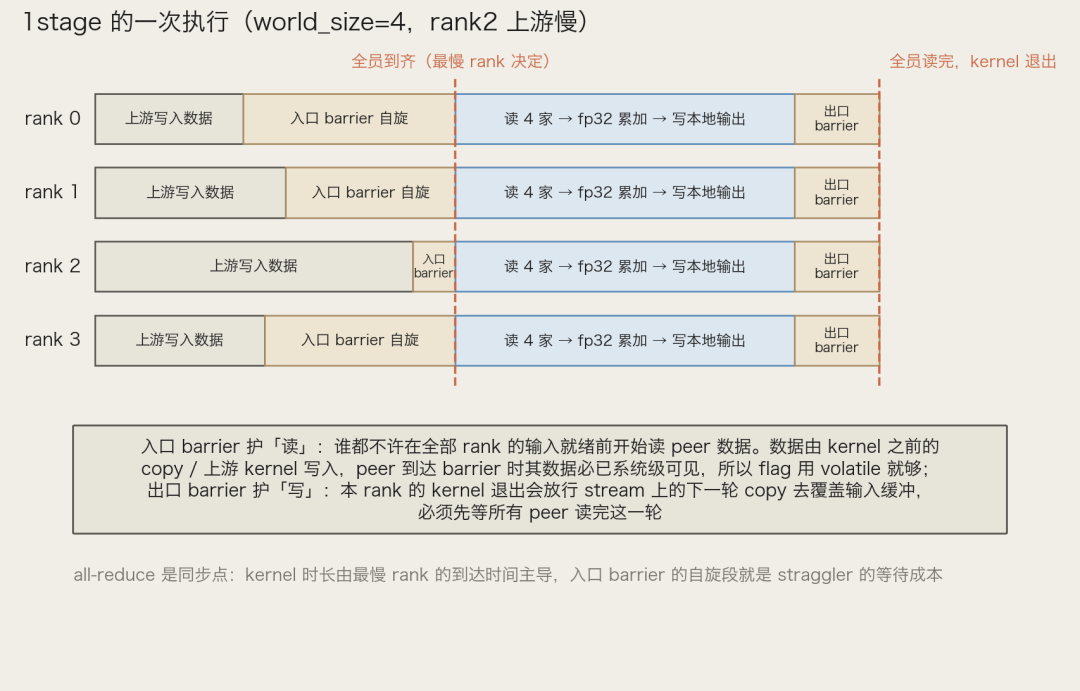

入口 barrier 的自旋段长短不一：rank2 上游慢，其它三个 rank 就都在自旋里等它。all-reduce 的 kernel 时长由最慢 rank 决定，profile 里这个 kernel 显得"慢"时，多半是 straggler 在别处。

出口 barrier 保护的对象在 kernel 外面：本 rank 的 kernel 一退出，stream 上排队的下一轮 cudaMemcpyAsync 就会开始覆盖输入缓冲，而此刻某个慢 peer 可能还在读这块缓冲的尾巴。出口 barrier 把"kernel 退出"推迟到所有 peer 读完之后。它不需要 fence，因为没有数据需要排序，只需要确认所有 peer 都已到达。

出口 barrier 的保护以 block 为粒度闭合：所有 rank 用同一套 grid-stride 映射，元素 idx 在每个 rank 上都归 block f(idx) 处理，我的 block b 挡住的就是所有 peer 的 block b 对同一批元素的读取。全部 36 个（或 2 个）block 各自过完出口 barrier，kernel 才算结束，从而覆盖全部元素。

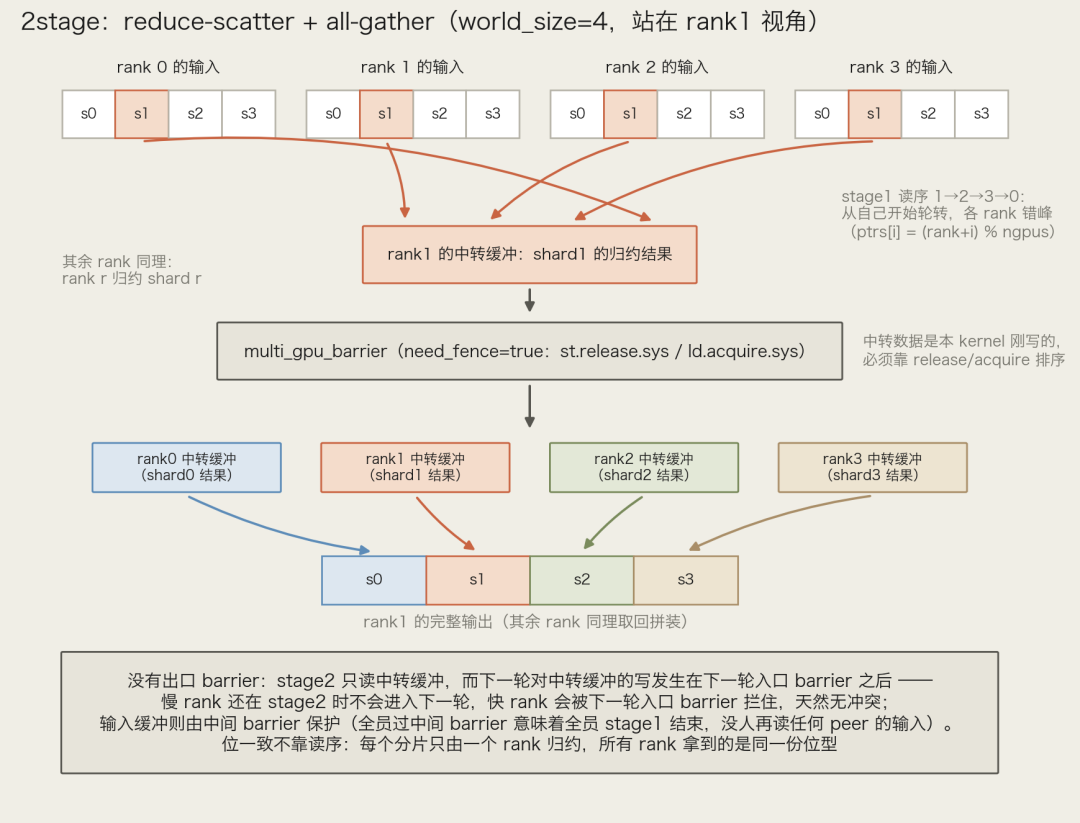

2stage：分片、轮转、以及为什么没有出口 barrier

2stage 是 reduce-scatter + all-gather，kernel 全文：

// 来源：sglang/sgl-kernel/csrc/allreduce/custom_all_reduce.cuh
template <typename T, int ngpus>
__global__ void __launch_bounds__(512, 1) cross_device_reduce_2stage(
    RankData* _dp, RankSignals sg, Signal* self_sg, T* __restrict__ result, int rank, int size) {
  int tid = blockIdx.x * blockDim.x + threadIdx.x;
  int stride = gridDim.x * blockDim.x;
  using P = typename packed_t<T>::P;
  using A = typename packed_t<T>::A;
  int part = size / ngpus;
  int start = rank * part;
  int end = rank == ngpus - 1 ? size : start + part;   // 最后一个 rank 吃余数
  int largest_part = part + size % ngpus;
  const P* ptrs[ngpus];
  P* tmps[ngpus];
#pragma unroll
  for (int i = 0; i < ngpus; i++) {
    int target = (rank + i) % ngpus;                   // 从自己开始轮转
    ptrs[i] = (const P*)_dp->ptrs[target];
    tmps[i] = get_tmp_buf<P>(sg.signals[target]);
  }
  auto tmp_out = tmps[0];                              // tmps[0] 恒为自己的中转缓冲
  multi_gpu_barrier<ngpus, true>(sg, self_sg, rank);   // 入口

  // stage 1: reduce scatter
  for (int idx = start + tid; idx < end; idx += stride) {
    tmp_out[idx - start] = packed_reduce<P, ngpus, A>(ptrs, idx);
  }
  multi_gpu_barrier<ngpus, false, true>(sg, self_sg, rank);   // 中间，need_fence

  // stage 2: allgather。注释：两个 stage 必须用相同的 tid 映射，
  // 跨设备可见性只在相同 tid 的线程之间由 barrier 保证
  for (int idx = tid; idx < largest_part; idx += stride) {
#pragma unroll
    for (int i = 0; i < ngpus; i++) {
      int gather_from_rank = ((rank + i) % ngpus);
      if (gather_from_rank == ngpus - 1 || idx < part) {
        int dst_idx = gather_from_rank * part + idx;
        ((P*)result)[dst_idx] = tmps[i][idx];
      }
    }
  }
  // 没有出口 barrier
}

指针轮转用于错开流量，同时保持位一致。ptrs[i] = (rank+i) % ngpus 让 rank 1 按 1→2→3→0 的顺序读、rank 2 按 2→3→0→1 读，每个 rank 从自己开始转一圈。如果所有 rank 都按 0→1→2→3 的固定顺序读，stage1 一开始 8 个 rank 会同时对 rank0 的显存发起读，NVLink 上出现 incast 热点；轮转把同一时刻的读均匀摊到 8 个源上。这里要澄清上一篇 0xa.1 的一个笼统说法（"两个 kernel 都不按距离重排指针数组"）：1stage 确实全员同序，2stage 是轮转的。轮转不会破坏位一致，因为 2stage 里每个分片只由一个 rank 归约。shard s 的累加顺序由 rank s 决定（s→s+1→…→s−1），算完后所有 rank 取回的都是同一份位型，不存在"两个 rank 各算一遍要求结果相同"的问题。位一致的保证方式从"全员同序"换成了"单一 owner"。

两个 stage 使用相同的 tid 映射，是因为 barrier 按 block 闭合。 stage1 里线程 tid 写 tmp_out[j]，j ≡ tid (mod stride)；stage2 里读 tmps[i][j] 的也是满足 j ≡ tid (mod stride) 的同一个 tid。看起来像是多余的讲究——反正中间隔着 barrier——但回想 barrier 是 per-block 的：rank B 的 block 3 过了中间 barrier，只证明所有 rank 的 block 3 完成了 stage1，rank A 的 block 5 可能还在写它负责的那段中转数据。所有 rank 共用同一套 tid→偏移映射时，中转缓冲偏移 j 的写者（peer 的某个 block）和读者（本 rank 的同号 block）恰好是 barrier 同步过的一对；映射一旦错位，读者可能落到一个自己的 barrier 管不着的 block 头上，release/acquire 链条就断了。源码把它写成显式契约："If thread i computes the sum of start + i in the first stage, then thread i also gathers start + i from all ranks"。

grid 按全量 size 定，多数 block 只跑 barrier。 blocks 的公式对两个 kernel 是同一个，但 2stage 每个 rank 只处理 1/ws 的分片。代一组数：512 KB、ws=8 时 size=32768、blocks=36、part=4096，stage1 的循环条件 start + tid < end 只让 tid < 4096 的线程（block 0..7）碰数据，stage2 同样只有前 4096 个线程干活——36 个 block 里 28 个从头到尾只参与三次握手。这是从 vLLM 原样移植的行为，小消息下多余 block 的代价只是多几笔 4 B flag。

没有出口 barrier，但每块内存都有人守。 对照 1stage 想一下哪里不同。2stage 的 kernel 涉及三类缓冲：peer 的输入区、各家的中转缓冲、本地输出。输入区在 stage1 之后就没人再读，而"全员过了中间 barrier"本身就证明全员 stage1 结束——中间 barrier 顺手把 1stage 出口 barrier 的活干了。中转缓冲呢？stage2 还在读它，但下一轮对它的写发生在下一轮 kernel 的入口 barrier 之后（stage1 在入口 barrier 后面）：慢 rank 还在本轮 stage2 时不会到达下一轮入口 barrier，快 rank 就算把下一个 kernel 都启动了，也会被那个入口 barrier 拦在写 tmp 之前。1stage 必须要出口 barrier，原因是它的输入区由 kernel 外面的 copy 写入。那次 copy 不受任何 barrier 管辖，只受"前一个 kernel 退出"约束，所以退出这件事本身必须被同步。

多少个 SM 在干活

__launch_bounds__(512, 1) 告诉 ptxas 这个 kernel 每 block 最多 512 线程、期望每 SM 至少驻留 1 个 block，寄存器分配按这个目标做。grid 从不超过 36 个 block，而 A100 有 108 个 SM、H100 有 132 个，硬件调度器会把这些 block 摊到不同的 SM 上。因此"参与的 SM 数"就等于 block 数，v1 的 all-reduce 最多动用 36 个 SM，bs=1 时只动用 2 个。

36 的来历写在 allreduce<T> 的注释里，作者是 vLLM custom allreduce 的原作者 hanzhi713：

Block and grid default configs are results after careful grid search. Using 36 blocks give the best or close to the best runtime on the devices I tried: A100, A10, A30, T4, V100. You'll notice that NCCL kernels also only take a small amount of SMs. Not quite sure the underlying reason, but my guess is that too many SMs will cause contention on NVLink bus.

翻译过来：36 是在 A100/A10/A30/T4/V100 上网格搜索出的最优或接近最优值；NCCL 的 kernel 同样只占少量 SM；猜测的机理是更多 SM 参与会加剧 NVLink 总线争用。这也符合它的负载特征：小消息下瓶颈是延迟而非带宽，几十个 SM 的 LSU 足以把在飞的远程读填满，再添 SM 只是往同一条 NVLink 上塞更多并发请求，还会增加 barrier 的握手规模（槽位数 = blocks × ws）。这个值是 Ampere 一代之前的实测，代码里也留了一句 TODO，说 A100 和 H100 的阈值应该分开调。v2 则把 block 数做成按 (架构, world_size) 查表。

对 decode 关键路径来说，bs=1 时一次 all-reduce 只占 2 个 SM，剩下 130 个 SM 在这段时间里是空的。但它仍会在同一条 stream 上串行阻塞后续 kernel，所以 K3 那篇文章才说"在 all-reduce 上省一微秒，一比一转化为 step 时间"。v1 的 kernel 没有接 PDL，同步自旋期间也没法帮后继 kernel 做任何事，这是 v2 的一个改进方向。

算法切换与入场上限

两个 kernel 之间的选择写死在 host 侧的 REDUCE_CASE 宏里：ws=2 恒用 1stage；full NVLink 时 ws≤4 且消息 <512 KB、或 ws≤8 且 <256 KB 用 1stage，其余用 2stage。SGLANG_CUSTOM_ALLREDUCE_ALGO=1stage|2stage 可以强制指定，配合 nsys 对拍两个算法很方便。模板按 ngpus ∈ {2, 4, 6, 8} 实例化，奇数 world_size 在 init_custom_ar 里直接拒绝。

顺带一个防御性细节：REDUCE_CASE 里 ws>2 且非 full NVLink 的组合没有任何分支，既不 launch kernel 也不报错，输出缓冲区将保持未初始化。这个组合依赖 Python 侧 should_custom_ar 提前挡掉（它要求 ws==2 或 full_nvlink），C++ 侧没有兜底。这是一层由 Python 侧保证的入场契约。

消息上限 8 MB（_MAX_CAR_SIZE）由 Python 侧把关，超过的消息在分发链上交回 pynccl/NCCL；中转缓冲和预注册输入缓冲的尺寸也都按这个值分配，这是上一篇 0x5.1 讲过的存储布局，不再展开。

小结

把 v1 压缩成一句话：一个最多 36 个 block 的 kernel，用「每 block 前 ws 个线程的对称自旋握手」实现跨 rank barrier，barrier 之间夹一段 16 B 粒度、fp32 累加的 grid-stride 归约。内存序取决于数据写和 flag 写的位置：不在同一个 kernel 里就用 volatile，在同一个 kernel 里就用 release/acquire。1stage 的两个 barrier 都是前者，2stage 的中间 barrier 是后者。缓冲区的生命周期则决定是否需要出口 barrier：kernel 外的 copy 不受 barrier 管，必须同步 kernel 退出这个事件；2stage 的中转缓冲在入口 barrier 之后写入，可以由下一轮入口 barrier 保护。

v1 有三处明显限制：自旋 barrier 期间 SM 干等，也没有 PDL 放行后继 kernel；1stage/2stage 的切换阈值和 36 块的 grid 是 Ampere 之前的实测值；graph 注册仍是逐 buffer 的 IPC 握手。v2 分别改用 push 算法、接入 PDL，并使用集中式指针表。下一篇再分析 v2 的三个算法和 Semaphore。

参考资料

• 《SGLang Custom AllReduce v1 与 v2 实现原理详解》，本文的前篇，覆盖分发链、IPC 交换、CUDA graph 注册与 v2 结构
• sglang sgl-kernel/csrc/allreduce/custom_all_reduce.cuh，v1 kernel 源码
• PDL 在 SGLang Kimi K3 中的应用，通信 kernel 与 PDL 配合的上下文
